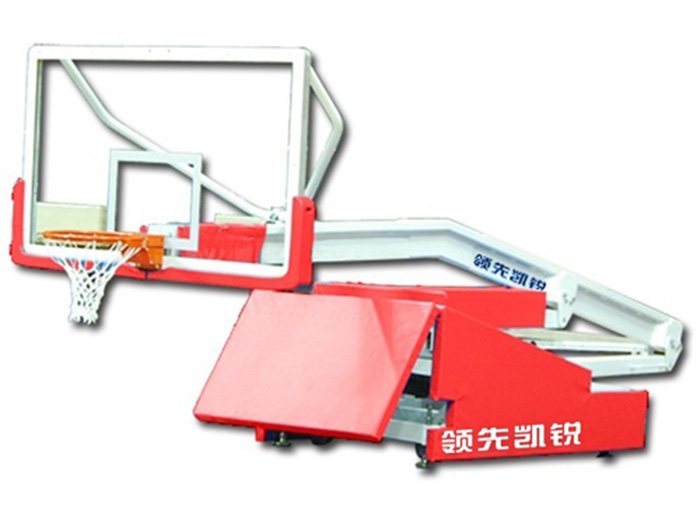

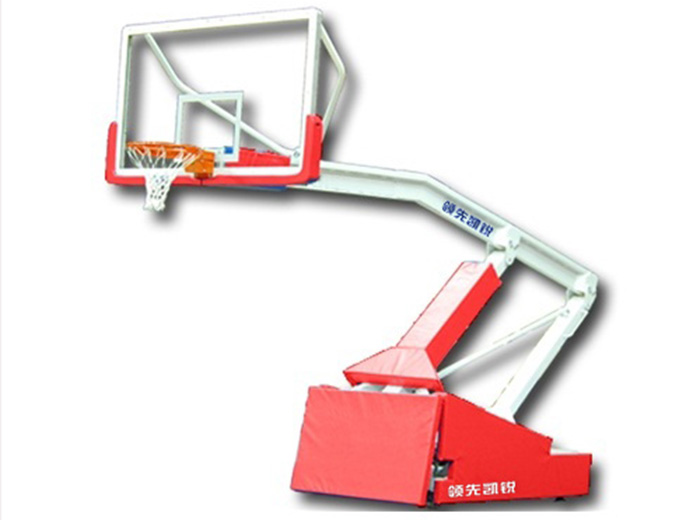

”精工“ 竞赛级弹性平衡移动式篮球架

1、产品简介
领先凯锐 5100KR 系列篮球架 5100-S 是一款专为大学和职业比赛而设计的非电动便携式篮球架，采用“张力弹簧技术”，可平衡、轻松地提升和降低篮架，弹簧隐藏在底座内部，确保安全和外观；运用弹簧助力系统和独特的伸缩管支架设计可以将篮板提升到各个年龄段的运动员竞赛时所需高度；采用 3.26m 伸缩臂设计直接连接弹性篮圈，保证整体结构的最高稳定性；可调节底座，由可旋转地脚，螺杆组成的机构使得底座可以调节，旋转螺杆可以使脚轮与地面分开，以让篮球架可以保持254mm 的确切可调节高度，注意：可旋转地脚底面包胶处理，不会损坏地板；底座完全覆盖防护软包，以保证运动员安全，可以定制进行图案装饰设计，以促进团队和赞助商营销。

2、产品规格
篮球架伸臂长度 3.26m（篮球架在标准高度时），篮圈上沿距离地面高度可调节，允许预设高度 2.44m、2.74m、3.05m，篮球架底座尺寸:长×宽×前高×后高=1.98×1.23×0.93×0.478(m)，颜色：标准粉白色；篮球架单台总重 1450Kg。适用最小场地尺寸 39m，高空4m 以下无障碍物。

3、主要材料
篮球架底座主体采用 150×75×5.0（mm）、 100×50×4.0（mm）加厚矩形钢管拼焊而成；前后支撑架主要由 100×50×4.0（mm）和 100×100×5.0（mm）加厚方管焊接成型，焊接完成后，喷砂、喷粉处理；主臂梁采用 150×50×5.0（mm）加厚矩形钢管 T 形拼焊成型，转角切割缝处由三块 5mm 钢板加强结构强度，造型独特美观，结构牢固，性能可靠；篮架弹簧着力部件和折叠牵引板采用 14mm 优质加厚热轧钢板精密制作，性能安全可靠；篮架上拉杆采用优质钢圆管在弯管机上一次成型，避免了电焊及焊渣易引起生锈的隐患，下拉杆采用精拉管拼焊而成，合理的结构设计与独特的外观造型和谐统一。

4、产品结构原理

精工系列篮球架系统采用逆止式弹簧机械升降设计，设有篮架升降机构、自动伸缩走轮机构，两至三个成人可在 10 秒内轻松升起篮球架，操作方便。篮球架由篮架弹性平衡机构、走轮伸缩机构、可调节底座、立柱、主臂梁、篮板、篮筐及防护垫、地板锚固定件等部分组成。

5、篮板
篮板结构为三点支撑结构，配美式高强度钢框矩形玻璃篮板，规格：1828×1067（㎜），采用 12mm 厚单层高强度钢化玻璃，背贴透明防爆膜，可以保证钢化玻璃因外力碎裂后不危及人身安全；具有透明度高、耐侯性好、抗老化、耐腐蚀、抗冲击、不易模糊等特点。篮板金属边框下沿和侧面防护条包裹，能保护运动员扣篮时不受伤害；整个篮板外表美观，结构简易牢固。篮板刚性 500N/1min，中心挠度≤3mm，取消外力 1min 后篮板恢复原状。

6、篮筐
配全方位万向弹性篮筐（符合国际篮联标准），篮圈内径 455mm，由φ20mm 实心圆钢滚压成型，抗弯性能好，采用工业级重负荷耐冲击钢扁线弹簧，在篮圈上沿施加静载荷未到 105kg 时，篮圈无转动，当静载荷≥105kg 时，篮圈向下转动，角度不超过 30 度，能有效解决投篮时篮圈的稳定性和运动员扣篮时的安全性问题。

7、防护措施
防护垫：篮板下沿及侧面配有多颜色防护条，采用耐候性重型聚氨酯发泡成型，保护圈前后表面高度、厚度均≥20mm，底面厚度≥50mm，能有效保护运动员扣篮时不受伤害。篮球架前支撑、底座、伸臂配有专用防护垫，底座垫层主要采用 50mm 厚和 100mm 厚的 3 / 4高密度海绵，悬臂垫层采用 35mm 厚的高密度海绵，表面采用外包扯裂强度为 3.97N 的防霉 PU 皮，防护垫属易拆卸零件，可以自行安装与拆卸，能有效保护运动员免受撞击。

配重：450Kg 配重物装载在焊接的密封的篮球架尾箱中，保证整个篮球架系统之稳定。

固定系统：配有地板地锚固定安全装置，有助于保证篮架在重型竞技比赛中运动员暴扣篮，保持足够的稳定性及安全性。如下图：篮球架需方必须告知场馆球架安装区域地面的装饰情况，木地板厚度，混凝土厚度不小于 150mm，要求混凝土的强度标准在 C20 之上，C60 之下，安全等级为一级的后锚固连接，其基材混凝土强度等级不应低于 C30。

8、紧固件
所有紧固件都按照设计要求（强度级别）采购优质物料，而且采用扭力扳手紧固到位。从而保证篮球架的整体性，稳定性。

9、表面处理
所有钢制件表面均经酸洗、磷化等初级处理后在自动喷涂线上采用静电环氧基粉末喷涂，涂层厚度≥70um，按 GB1771-91 36 小时盐雾试验，涂层无变化。产品具有耐酸碱、耐湿热、抗老化、外观美观等优点，能适合潮湿和酸雨环境，且产品涂料配方不含有毒元素，避免损害使用者的健康。

10、运输和仓储
易折叠，可紧凑仓储，采用双不脱色胶底聚氨酯脚轮便于运输。

11、颜色和选配件
底座、立柱、伸臂防护套和篮板防护条颜色标准有红色、黑色可选，也可根据需方定制其它颜色，需要额外的成本费用；

篮架主体金属件部分喷涂成白色，可根据需方定制其它颜色，需要额外的成本费用；

防护垫前面和侧面可定制标识图案，需要额外支付费用；
二十四秒计时器、底座附加配重箱另选配（费用另算）。

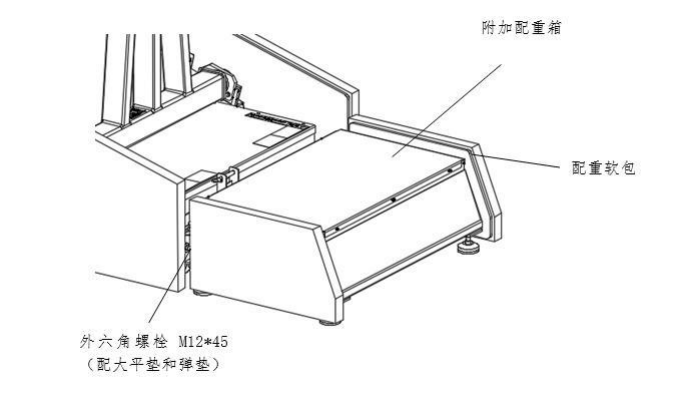

注意：当场馆不允许开孔预埋时，可选配在球架尾部处增加附加配重来确保篮球架在比
赛扣篮时不倾翻。（附加配重箱内配重物≥450kg
