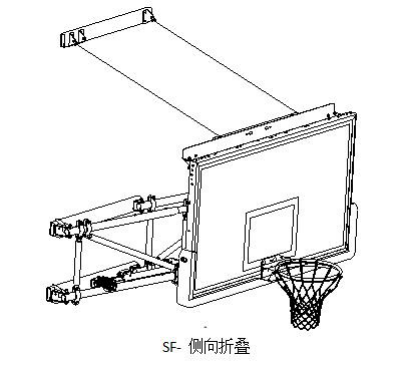

墙面壁挂手动侧翻篮球架

1. 产品简介
领先凯锐 5300KR 系列墙面壁挂手动侧翻篮球架采用四点支撑结构设计，搭配独立固定的电机牵引及锁带装置，模块化连接，易于安装，满足客户对场地空间拓展的需求，适用于墙体用混凝土浇筑的室内体育场馆。

2. 产品规格和主要材料
墙面壁挂手动上翻篮球架主要由墙面安装基座、支撑管、驱动系统、篮板、篮筐组成。篮球架标准伸臂设计范围：1.22m≤L＜2.25m（依据场馆球场篮板至墙面实际尺寸设计）；使用时，篮圈上沿距离地面高度 3.05m；支撑管采用φ54×3.0（mm）、φ45×3.0（mm）的优质无缝钢管拼装连接组成，篮板固定安装组件采用60×40×2.5（mm）方管与优质热扎钢板精密制作。

3. 篮板
配美式高强度钢框矩形玻璃篮板，尺寸 1828×1067（㎜），采用 12mm 厚单层超白钢化玻璃，背贴透明防爆膜，可以保证钢化玻璃因外力碎裂后不危及人身安全；具有透明度高、耐侯性好、抗老化、耐腐蚀、抗冲击、不易模糊等特点。篮板金属边框下沿侧面防护条包裹，前后表面高度、厚度均≥20mm，底面厚度≥50mm，符合 FIBA 规则，能有效保护运动员扣篮时不受伤害；整个篮板外表美观，结构简易牢固。
篮板刚性 500N/min，中心挠度≤3mm，取消外力 1min 后篮板恢复原状。

4. 篮筐
配全方位万向弹性篮筐（符合国际篮联标准）。篮圈内径 455mm，由 φ20mm 实心圆钢滚压成型，抗弯性能好，采用工业级重负荷耐冲击钢扁线弹簧，在篮圈上沿施加静载荷未到 105kg 时，篮圈无转动，当静载荷≥105kg 时，篮圈向下弯曲转动，角度不超过 30 度，能有效解决投篮时篮圈的稳定性和运动员扣篮时的安全性问题。

5. 防护措施
安全的铁索装置:安全的铁索装置独立于球架结构固定，在突发意外情况时，铁索可以拉扯固定柱篮球架，最大限度地保障球架整个系统使用过程中的安全，避免意外发生。

6. 紧固件
所有紧固件都按照设计要求（强度级别）采购优质物料，而且采用扭力扳手紧固到位。从而保证篮球架的整体性，稳定性。

7. 表面处理
所有钢制件表面均经酸洗、磷化等初级处理后在自动喷涂线上采用静电环氧基粉末喷涂，涂层厚度≥70um，按 GB1771-91 36 小时盐雾试验，涂层无变化。产品具有耐酸碱、耐湿热、抗老化、外观美观等优点，能适合潮湿和酸雨环境，且产品涂料配方不含有毒元素，避免损害使用者的健康。

8. 颜色和选配件
篮板防护条颜色标准有红色、黑色可选，也可根据需方定制其它颜色，需要支付额外的成本费用；篮架主体金属件部分喷涂成黑色，可根据需方定制其它颜色，需要支付额外的成本费用；
篮圈高度调节器另选配（费用另算）。

9. 安装要求
墙体承载按单个球架 500kgf 力（Max）（含扣篮冲击力），与墙体接触面积按 600cm2校核，请场馆设计部门在设计屋架结构时给予考虑；此重量仅作为墙体承载面初步最大承载计算，如需准确重量需根据现场实际情况对方案进行深化设计后才能提供。
场地要求：标准场地或其他场地，球场端线（内沿）距离墙面距离 L≥0.05m，场地上空篮球架折叠区域无任何障碍物。
